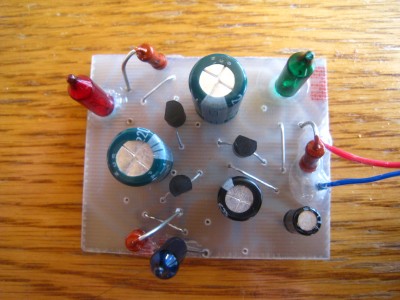

Blikač ( vždy dvě ze tří žárovek blikají ) - zajímavý efekt!
Seznam součástek:
T1- T3 - jakýkoliv N-P-N, např. BC 547
C1- C3 - 200uF/ 15V ( použil jsem 220u )
C4- 10uF/ 15V
R1-R3 - 1k ( použil jsem 3k9 )
Ž1-Ž3 - žárovka 6V/100mA (použil jsem nějaké neznámé z vánočního stromečku )
zdroj: Ábíčko, rok 189x, schéma, úprava Volta190
Komentáře
Přehled komentářů
Nj
To Amatér:
(Volta, 29. 10. 2010 17:55)Já už na to nemám sílu ti odpovídat. Je vidět že o elektronice nemáš ani páru, což znamená nejřív se naučit teorii ( knížky najdeš na uloz.to ) a pak se pustit do praktiky. Tečka .
amater
(Amater, 29. 10. 2010 17:49)Tak dik už aspon viem že IO sa nemusi programovať.xD to ako všetky IO alebo len pri svetelnom hadovi.Toto bola už fakt posledná otázka.
To Amatér:
(Volta, 29. 10. 2010 17:35)
Amatére, Amatére komu není rady tomu není pomoci...
Tento integrovaný obvod se programovat nemusí. Vložíš ho do patice a tečka.
Statická elektřina ti něco říká? Proč o ní mluvim právě kvůli IO ?
Nakonec základní pravidlo: Když tomu neorzumíš, neser se do toho, postav si něco lehčího.. Je tu toho podle mě dost na výběr ;)
amater
(Amater, 29. 10. 2010 17:27)Ja by som si aj svetelného hada vyrobil ale keď si dáku schému nájdeme tak neviem že či sa to ma programovať ten IO alebo nie ja tomu este nerozumiem
amater
(Amater, 29. 10. 2010 17:23)červena+zelená+žltá by mali odoberať dokopy asi 5,8 alebo tak nejak.
To rybajda + Amater:
(Volta, 29. 10. 2010 17:00)
To Amater:
Ano, samozřejmě lze to za předpokladu, že spotřeba LED bude menší než napájecí napětí ;) . Pokud však chceš něco na způsob světelného hada, postav si světelnýho hada a uprav si pořadí LED...
To rybajda: Jednu LED lze i bez této tebou popsané úpravy, protože video je jenom ilustrativní. Naházel jsem tam hodnoty součástek jaký byly ;)
amater
(Amater, 29. 10. 2010 16:00)Prosím Vás išlo by to zapojiť tak že namiesto 1.žiarovky by boli 3diódy(červena,zelena,žlta 5mm)a na 2.to iste?Keď to bude blikať vytváralo by to niečo ako bežiaci pas.Išlo by to č,č,ž,ž,z,z.Raz by blikla každá párna potom nepárna.
řešení
(rybajda, 23. 8. 2010 13:14)Už jsem na to přišel,jak rozsvítit pouze jednu diodu ze tří,LEDky se umístí mezi kolektor a emitor tranzistoru,předřadný odpor zůstává na svém místě,tedy mezi kolektorem a napájením.:)
To rybajda:
(Volta, 21. 8. 2010 11:45)
To video je jako příklad, schéma je pro blikač podle originálu z AR.
Já sem se s tim vyloženě nesral a namrskal jsem tam různý kapacity a odpory a výsledkem je toto video.
Jestli chceš, můžu se na ten obvod podívat a napsat ti sem hodnoty součástek ;)
dody lze
(rybajda, 21. 8. 2010 11:11)
Samozřejmě lze použít LED diody,jenom se musí dát předřadný odpor,např pro červenou diodu 220 ohm...a ještě otázka,kdysi jsem to dělal,a nějak se mi podařilo že svítila vždy jenom jedna žárovka,nevíte jak na to,už jsem to pozapoměl.
...
(Luke, 7. 8. 2010 13:20)ahoj, chtěl bych se zeptat u tech rezistoru...ktery tam mam radsi dat ten 1k nebo 3k9? s kterym to bude lepsi? diky za odpověď
help
(NestA, 17. 5. 2010 16:56)Šéfe pls napiš mi na mail nesta7@seznam.cz potřebuju pomoct :D :D
To Jirka:
(Volta, 23. 1. 2010 13:31)
Není problém. Potom ale nezapomeň na předřadní odpor před LED / cca 250-450 Ohm/ ;)
kde je mínus
(JIrka, 21. 1. 2010 20:06)Dobrý den..CHci se zeptat kde mám v tomto obvodu zapojit - (mínus)..Děkuji
amater
