Gramofon Tesla NC452

18. 3. 2011

Dnes vám přináším fotky a popis gramofonu Tesla NC452, který jsem získal za rozumnou cenu a v naprostém pořádku bez jediné vady z nejmenovaného aukčního serveru.
Gramofon, tak jako další stroje v sekci ČS produkce, pýšnicí se označením Hi-Fi, se vyráběl okolo roku 1988 v Litovelském závodu Tesly. Disponuje rychlostí otáček 33 1/3 a 45, koncovým fotoelektrickým vypínáním přenosky, synchronním motorkem SMR300 s řemínkovým pohonem subtalíře, optickou kontrolou zapnutí, zvolených otáček a potenciometrem na jemné doladění otáček.

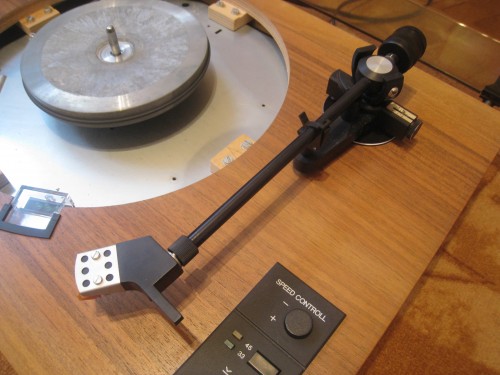

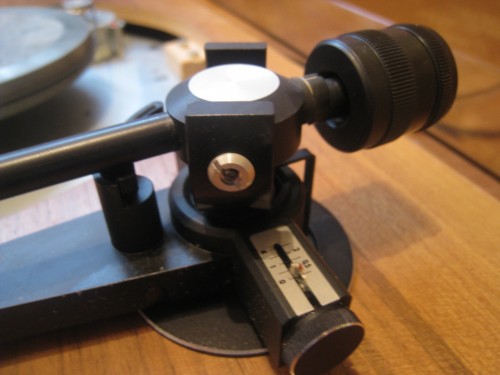

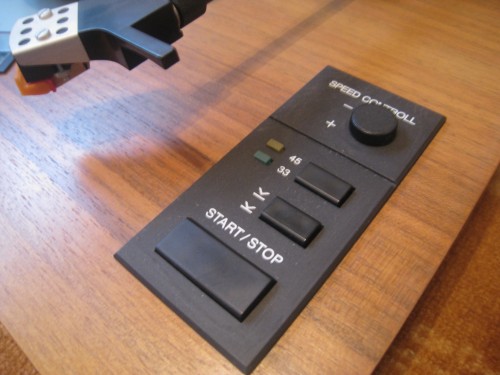

Na první pohled se mnohým zalíbí rovné a typově naprosto odlišné raménko použité snad jen u NC452, které se pomalu ale jistě blíží k modelům Pro-Ject ( Tesla NC500 označovaný jako Pro-Ject 1 ), světlá barva dýhy, nízká výška působící "vzdušně" a panýlek, na kterém jsou soustředěna všechna tlačítka, což zvyšuje komfort používání.
S postupem doby a inovací se ztrácí zastaralá doutnavka ve stroboskopu nahrazená LEDkama, žárovka nahrazená v koncovém fotoelektrickém vypínání rovněž LEDkou ,použití kvalitnější součástkové základny ( více níže ve výhodách ) a optická signalizace zvolených otáček .
Mechanická konstrukce jak se u gramofonů vyšší třídy slušelo a patřelo je poctivá. 2,5 kilogramů vážící zinkalový talíř, 6 kilogramů vážící dřevěné šaši, to vše cirka 9 kg čisté váhy !

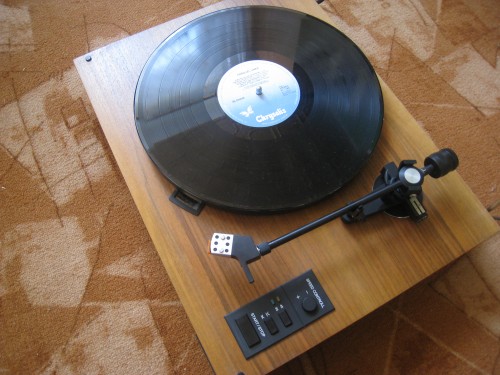

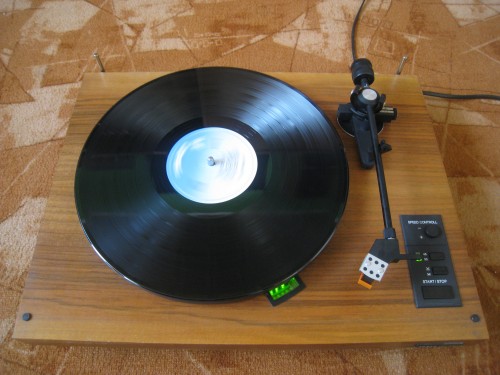

Pro zvětšení klikněte na obrázky

Obrazek



Obrazek



Obrazek



Obrazek



Obrazek


Návod k údržbě a seřízení je k dostání u mě v tištěné barevné podobě a deskách za symbolickou částku.


Nyní se zaměříme na klady a zápory v porovnání s legenou NC450...

Klady NC452 :
1) Nedisponuje doutnavkou ve stroboskopu řízení otáček ( 3 LED diody ) což zvyšuje bezpečnost
2) Deska logiky není upevněna na pružinových závěsech - pracné nastavování NC450 ky
3) Použití kvalitnějších elektrolytů ( modré - řada TF ) a svitků ( řada TC20x )
4) Montážní manipulace s raménkem ( není schováno pod deskou elektroniky jako u NC450 )
5) Jednoduché upevnění potenciometru regulace řízení otáček
6) Samostatné tlačítko na spuštění přenoskového raménka
7) všeobecně jednodušší nastavení

Zápory NC452:
1) Jako u NC450 špatně a tuze odpružený synchronní motorek SMR300
2) Výstup přenosky je tažen dlouhými vodiči k desce řízení a není jako u NC450 výstup přenosky tažen rovnou do desky.
3) Konektory - samozřejmě je to částečně výhoda při manipulaci, avšak není nad kvalitní cínový spoj
4) Gramofon nemá hlavní vypínač. Při vypnutí tlačítkem START/ STOP zůstává stále v tzv. pohotovostním režimu

Toto je něco málo z mých prvních postřehů, které jistě budou přibývat.
Před výše uvedené klady a zápory tento gramofon určitě doporučuji, jelikož je to, jako na stránkách zmiňované NC440 a NC450, špičkový stroj litovelského závodu, který obstojí i v dnešní době nejen svými parametry, ale také vzhledem !

Technické vlastnosti:
Napájecí napětí : 220V 50Hz
Příkon: 10VA
Jmenovité otáčky: 33 1/3 ; 45
Kolísání otáček: +- 0,12%
Svislá síla na hrot: 12- 15 mN
Citlivost: min. 1mV ( 1kHz/cm.s -1 )
Rozdíl citlivosti: max 2dB
Jmenovitá zatěžovací impedance: 47kOhm
Doporučená zatěž. kapacita: 350pF
Přeslech: 20dB/ 1kHz
Frekvenční charakteristika: 20Hz- 20kHz v tolerančním poli dle ČSN36 8415
Odstup hluku: max. -37dB ( 315Hz, 3,83cm. s -1 )
Rozměr a hmotnost talíře: 300mm; 2,5kg
Hmotnost: cirka 9,5kg

Popis, fotky: Volta190 (c)
