Předzesilovač Tesla AZG983 pro MM přenosku gramofonu
3. 2. 2011
Jedná se o stereofonní předzesilovač vyráběný Teslou ( ? ) v letech ( ? ). Koriguje záznamovou charakteristiku RIAA podle mezinárodně nezávislých směrnic. Je určen především pro gramofony typu NC440, NC450 a gramofony s přenoskou VM2101 či VM2102. Vstupy a výstupy řešeny na svou dobu klasicky a to DIN pětikolíky. Signalizace zapnutí doutnavkou. Síťový vypínač na šňůře. Plechová krabička.

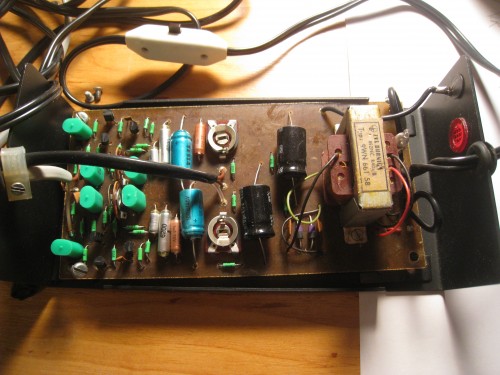

Poznámka: Černé ležáté elektrolyty ač se nezdá jsou původní .
Pro zvětšení klikněte na obrázek
Technické údaje:
Jmenovité napáj. napětí: 220V ( 120V ) / 50kHz
Příkon: max 1VA
Zatěžovací impedance: 47kOhm
Vstupní impedance: 47 kOhm +- 10%
Jmenovitá vstupní citlivost ( f= 1kHz ): 7mV
Jmenovité výstupní napětí: 350mV
Nelineární zkreslení v pásmu 63Hz - 5kHz pro jmen. vstup. napětí: 0,25%
Přemodulovatelnost: 15dB ( 40mV/ 1kHz vstup. napětí )
Rozdíl citlivosti kanálů: 0dB ( nastavitelné )
Kmitočtový souběh kanálů: 200 - 6300 Hz +- 1dB
Přeslech v pásmu - 10 - 16000 Hz : - 55dB
- 70 - 20000 Hz: - 65dB
Frekvenční průběh: dle křivky IEC IRIAAI od 40 - 16000 Hz +-1dB
Osazení: 6x KC149, KY130/80
Doporučené vložky: VM2101, VM2102
Provozní teplota: +5°C - +35°C
Vlhkost při 20°C: max 80%
Rozměr: 190x95x60mm
Hmotnost: 860g
Kompletní dokumentaci stáhnete ZDE na stránce
Více fotek ZDE v albu
Fotky: Volta190 (c), Popis: Volta190 (c) a datasheet
Poznámka: Černé ležáté elektrolyty ač se nezdá jsou původní .
Pro zvětšení klikněte na obrázek
Technické údaje:
Jmenovité napáj. napětí: 220V ( 120V ) / 50kHz
Příkon: max 1VA
Zatěžovací impedance: 47kOhm
Vstupní impedance: 47 kOhm +- 10%
Jmenovitá vstupní citlivost ( f= 1kHz ): 7mV
Jmenovité výstupní napětí: 350mV
Nelineární zkreslení v pásmu 63Hz - 5kHz pro jmen. vstup. napětí: 0,25%
Přemodulovatelnost: 15dB ( 40mV/ 1kHz vstup. napětí )
Rozdíl citlivosti kanálů: 0dB ( nastavitelné )
Kmitočtový souběh kanálů: 200 - 6300 Hz +- 1dB
Přeslech v pásmu - 10 - 16000 Hz : - 55dB
- 70 - 20000 Hz: - 65dB
Frekvenční průběh: dle křivky IEC IRIAAI od 40 - 16000 Hz +-1dB
Osazení: 6x KC149, KY130/80
Doporučené vložky: VM2101, VM2102
Provozní teplota: +5°C - +35°C
Vlhkost při 20°C: max 80%
Rozměr: 190x95x60mm
Hmotnost: 860g
Kompletní dokumentaci stáhnete ZDE na stránce
Více fotek ZDE v albu
Fotky: Volta190 (c), Popis: Volta190 (c) a datasheet
