Zesilovač s LM386- 1Wattový monozesilovač
24. 7. 2009
Jedná
se
o kombinaci několika základních zapojení integrovaného obvodu LM386. Tento obvod je možné napájet i přes baterii a funguje podle datasheetu od 4V do 18V. Jeho využití je velmi široké například použití s dalším identickým tímto zapojením ve stereo verzi jako sluchátkový zesilovač. V monoverzi například pro sirény,...

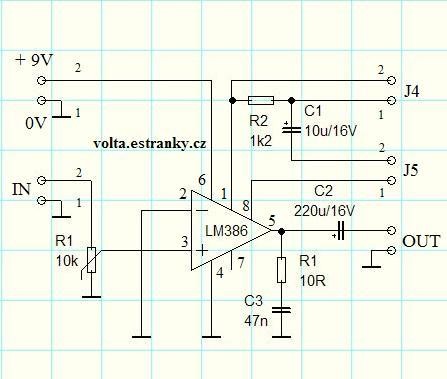

Schéma zapojení:
Na svorky "IN" přivedeme signál; "OUT" je výstup zpracovaného signálu.
A k čemu slouží J4 a J5?
Vysvětlení je jednoduché:
Zkratováním těchto svorek nastavujeme zesílení celého obvodu. Pokud není J5 osazena zkratovací propojkou, bude zesilovač zesilovat 20x. Pokud je osazená pouze svorka J5, je zisk 50. Pokud jsou zapojeny J4 i J5, zisk bude 200.
Zdroj: neznámý. Schéma, popis Volta190 (c)
Schéma zapojení:
Na svorky "IN" přivedeme signál; "OUT" je výstup zpracovaného signálu.
A k čemu slouží J4 a J5?
Vysvětlení je jednoduché:
Zkratováním těchto svorek nastavujeme zesílení celého obvodu. Pokud není J5 osazena zkratovací propojkou, bude zesilovač zesilovat 20x. Pokud je osazená pouze svorka J5, je zisk 50. Pokud jsou zapojeny J4 i J5, zisk bude 200.
Zdroj: neznámý. Schéma, popis Volta190 (c)
