FM bezdrátový mikrofon (štěnice)

24. 2. 2007
Schéma zapojení:


Obrazek










Zařadit na stránky věnované elektronice jednoduchou štěnici je již tradice a patří to ke koloritu těchto stránek. Zde je můj příspěvek k této problematice. Je to spíš bezdrátový mikrofon než štěnice, pro štěnici by bylo dobré signál z mikrofonu zesílit, aby byl slyšet i vzdálenější hovor. Vysílač pracuje v pásmu FM CCIR (87 až 108 MHz), přeladit jej na jiný kmitočet by asi neměl být problém. Dosah je jen několik metrů, kromě malého výkonu vysílače to má na svědomí i zahlcení pásma silnými rozhlasovými stanicemi (alespoň v Praze)

Předzesilovač je postaven na desce podle obr. 3, rozmístění součástek je na obr. 4. Cívka u prototypu měla 6 závitů lakovaným drátem o průměru 0,8 mm, navinutých samonosně na trnu (použil jsem dřík vrtáku) o průměru 5 mm. Drátu potřebujete 11,5 cm. S uvedenými součástkami je oscilátor naladěn na dolní konec pásma, přibližně 90 MHz. Pro horní konec pásma navineme jen 5 závitů. Oscilátor ladíme roztahováním a stlačováním závitů cívky.

Jiným typ mikrofonu může procházet větší nebo menší proud. Změřte si proto napětí na R1. Odpor R1 zmenšete, bude-li na něm napětí větší než 1,5 V. Bude-li změřené napětí menší než 1 V, je třeba odpor rezistoru R1 zvětšit.

Vysílač je navržen pro napájení napětím 3 V. Odběr proudu je asi 3 mA. Můžete také použít 2 nebo 3 články NiCd - 2,4 nebo 3,6 V. Při napájení ze síťového zdroje se ve vysílaném signálu objevil brum. Pro jeho potlačení postačilo připojit kondenzátor 10 µF na napájení přímo u desky. Při napájení z baterií byl signál bez brumu.

Jako anténa slouží 20 cm dlouhý kus drátu. Je-li třeba připojit delší anténu, bude třeba ji oddělit kondenzátorem s kapacitou několik pF.

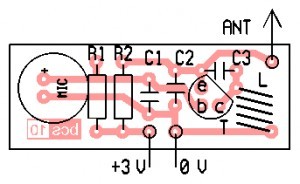

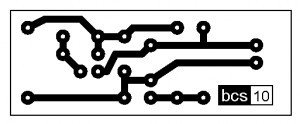

  Pohled te strany spojů a ze strany součástek:

ObrazekObrazek




















Poznámka:


K zapojení štěnice bych doporučil přidat paralelně ke zdroji kondenzátor asi 100 pF pro zajištění malého vnitřního odporu zdroje na pracovním kmitočtu oscilátoru. Zlepší se výkon a hlavně stabilita oscilátoru. Ze zkušenosti vím, že některé oscilátory se bez tohoto kondenzátoru vůbec nerozběhnou.

Rozpiska součástek:




R1



4,7 kOhm



R2



330 Ohm



C1



1,5 nF, keramic.



C2



33 pF, keramic.



C3



47 pF, keramic.



T1



BF324



Mic



elektretový mikrofon MCE100



L



6 z. CuL průměr 0,8 mm navinuto samonosně na trnu 5 mm



Deska s plošnými spoji



bcs10



Zařízení není v ČR povoleno. Neberu žádnou zodpovědnost za případné škody!



Zdroj: Jaroslav Belza. Schéma, popis: Volta190 (c)
