Vysílač s výkonem 0,5W

16. 2. 2007

Je to  jednoduchý oscilátor s krystalem. Po drobných úpravách jsem zvýšil výkon na 0,5W, což je docela dost když vezmeme v úvahu. že má jen jeden tranzistor.Tranzistor, který jsem použil má docela malý výkon a tak se trochu zahřívá. Můžete použít i s větší kolektorovou ztrátou např.: KF507 ten má ztrátu  až 2,8W z dobrým chlazením ovšem.Krystal jsem použil z pracovní frekvencí 3,579MHz, protože je nejblíže frekvence amaterského pásma. Jiný se asi s touto frekvencí nevyrábí. Cívka je na feritku o průměru 8mm a délky 45mm (může být klidně i jiný),Všechna vinutí jsou namotána drátem 0,5mm (může být jakýkoli od průměru 0,3mm). Cívka L1 má 45závitů s odbočkou na 15 závitu.L2 má 6 závitů a je navinuta asi 3mm od L1.Ladící kondenzátor může být jakýkoliv z kapacitou do 450pF. Tento vysílač může vysílat na třech různých frekvencích a to na základní podle krystalu to znamená 3,579MHz pak na první harmonické 7,156MHz a ne druhé harmonické 10,6MHz. Záleží na kapacitě ladicího kondenzátoru, z nejmenší kapacitou jeto druhá harmonická se střední oscilátor kmitá na základní frekvenci a z největší na první harmonické. Jestli máte měřič frekvence tak si to můžete přeměřit. :) Dále můžeme pokusničit s napájením a s odporem v emitoru, ale s mírou tranzistor to nevydrží asi s odporem 10ohmů. Proud protékající tranzistorem můžem změřit nebo spočítat podle Ohmova zákona.

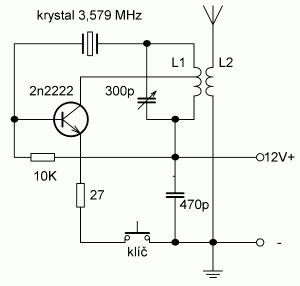

Schéma zapojení:


Obrazek











Zdroj: neznámý. Schéma, popis: Volta190 (c)



Komentáře

Přidat komentář

Přehled komentářů

tranzistor

(ano, 7. 2. 2011 15:50)

Šel by použít tranzistor BC547 je to taky NPN ale nejsem si jistý

Re: tranzistor

(ΔäΔäsh, 13. 10. 2012 20:34)

Existujú veľa náhrad tohto tranzistoru, napr.: BC549, 2N2907, 2N3904,2N2219, alebo KC507.

prímač

(abc, 3. 9. 2007 13:10)

volta nedáš sem k tomu nieki prímač???...

Re: prímač

(ΔäΔäsh, 7. 10. 2012 11:50)

Skús toto: http://www.tranzistor.sk/krystalka-a-radio/clanky/krystalka-a-radio/1699-pasmova-priepust

Re: Re: prímač

(ΔäΔäsh, 13. 10. 2012 20:18)

Ale sa ti tam bude miešať veľa staníc, tak ti odporúčam pridať keramický filter na 3,579MHz, bez neho tam budeš chytať iba Rusov a Číňanov.

krystal

(Adam, 7. 2. 2011 13:24)

Mohl bych použít krystal 27.145MHz?

Re: krystal

(ΔäΔäsh, 13. 10. 2012 20:09)

Kľudne, ale potom bude mať kmitočet 27,145MHz - aký tam dáš kryštál, taký to bude mať kmitočet.
