Stabilizátory se zener. diodami a tranzistory

9. 2. 2010

Stabilizátor napětí se Zenerovou diodou a tranzistorem

Výhody zapojení se zenerovou diodou a tranzistorem spočívá v možností odebírání několikanásobně většího proudu než by snesla samotná dioda.Tranzistor T1 musí mít dobrý zesilovací činitel, tak aby nezatěžovat výstupní obvod emitoru proud báze.

/ všechny fotky lze zvětšit /


Schéma zapojení:

Obrazek


Seznam součástek:

R1 – 120R

D1 – Zenerova dioda 12V / např. KZ260/12 /

T1 – KFY34 / možný ekvivalent BC337 /

C1 – 100uF / 25V


Stabilizátor napětí s elektronickou pojistkou

Výhodou je jednoduché zapojení dosahující dobrých výsledků. Relativně dobře vyrovnává pokles napětí při připojení zátěže na výstupu, ale také spolehlivě omezuje proud nastavený hodnotou R2.

Velikost stabilizovaného napětí určuje napětí zenerovy diody.


Schéma zapojení:

Obrazek



Seznam součástek:

D1 – Zenerova dioda 16V

D2 – 1N4007

T1 – * viz dále

T2 – BC337

C1 – 100uF/ 35V

R1 – 320R

R2 - * nastavení proudu - viz dále


R2 – Trimr 3k3 – nejdříve nastavíme maximální odpor trimru a pomocí žárovky na zátěži odhadujeme protékající proud, poté změříme hodnotu nastaveného trimru a ten vyměníme ta rezistor s příslušnou hodnotou odporu Vámi zvolenou.

T1 – libovolný 20- 60W, např. BD196, 198, 200, 202, 204, 206, 208, 223-5, KD336, KD338



Stabilizátor napětí s regulací výstupního napětí

O velikosti výstupního napětí rozhoduje napětí na bázi T2. To znamená pokud potřebujeme jakékoliv výstupní napětí, stačí vybrat správnou zenerovou diodu a spočítat sériový odpor. Na obrázku vidíme P1, kterým regulujeme napětí na bázi T2.

Schéma zapojení:

Obrazek


Seznam součástek:

R1 – 320R

R2 – 680 – 1k

C1 – 100uF/35V

C2 – 200uF/35V

C3 – 1mF / 35V

D1 – Zenerova dioda 16V

D2 – 1N4007

T1 – KD333 / možný ekvivalent BD220 /

T2 – BC327

P1 – 5k/ N

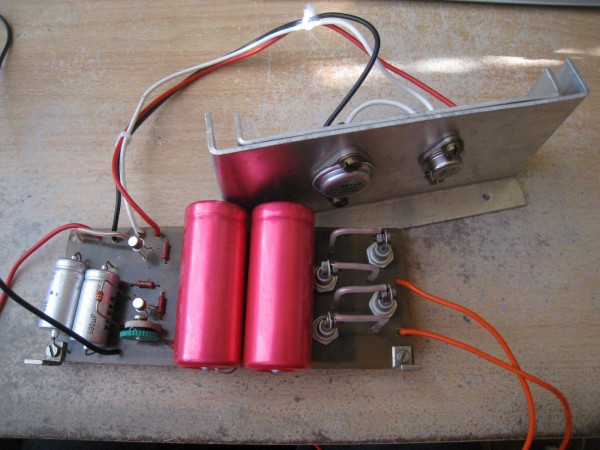

A takto může např. vypadat výsledek:

Sloužilo v zesilovači jako zdroj stabilního napětí 16V.

Obrazek

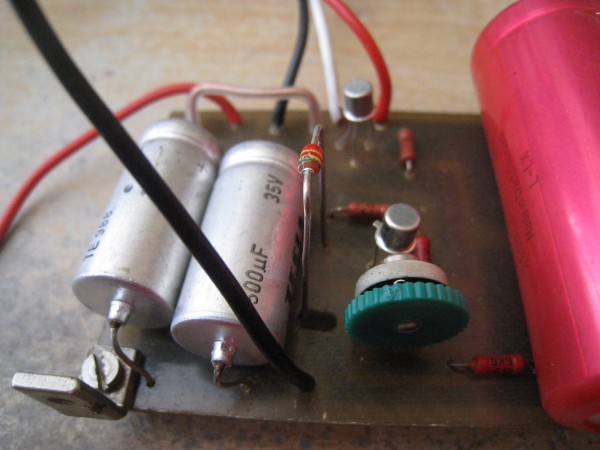

Detail zenerky a trimru k regulaci pracovního bodu tranzistorů:

Obrazek

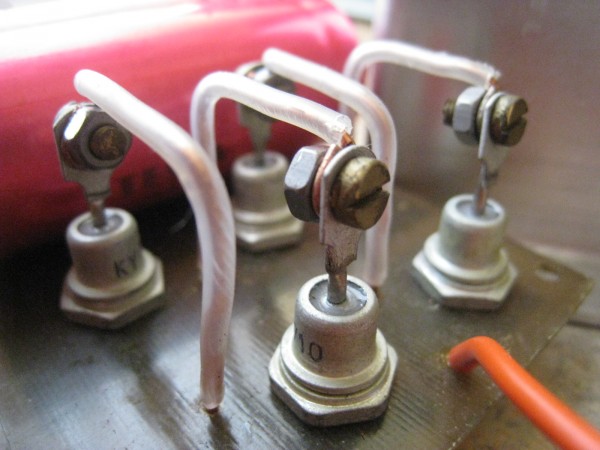

Detail usměrňovacích diod :
/ Je vidět že už něco pamatují :) /

Obrazek

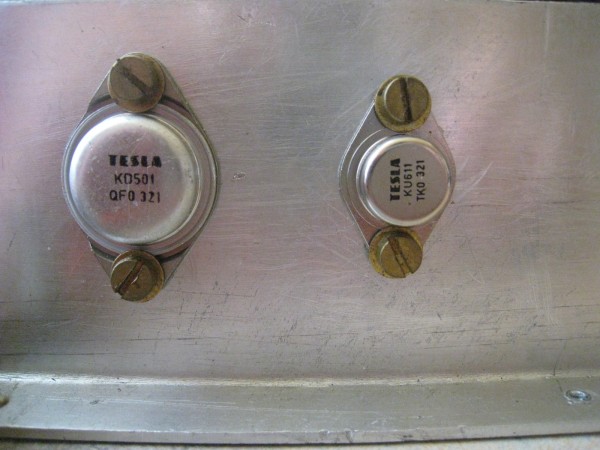

Budící trand a koncák:

Obrazek
