Stabilizovaný regulovatelný zdroj s regulací výstupního proudu

5. 11. 2009
Základem zapojení je integrovaný obvod uA723 (MAA723). Je to napěťový regulátor s proudovou ochranou. Je schopný dodat proud 150 mA bez výstupního tranzistoru. Maximální výstupní napětí je 40V. Výstupní napětí zdroje je v rozsahu 2 - 25 V. Maximální regulovatelný proud je v rozsahu 20mA- 1A.
Popis zapojení:
Střídavé napětí je usměrněno Graetzovým můstkem tvořeným D1- D4, následně vyfiltrováno C1 (kapacita 2,2 mF a vyšší) Rezistory R1 a R2 slouží k nastavení referenčního napětí. Na vývodě 5 IO naměříme napětí 7,23 V - z tohoto označení obvodu.
Potenciometrem P2 se nastavuje výstupní napětí, potenciometrem P1 se nastavuje výstupní proud- proudové omezení. Kondenzátory C2 a C3 slouží na frekvenční kompenzaci zdroje, které brání rozkmitání zdroje. Tranzistor T1 je budícím T2. Na rezistorem R7 a R8 vzniká přechodem proudu úbytek napětí. Tento úbytek zvětšený o úbytek na přechodu báze- emitor tranzistoru T2 je i na potencimetru P1, který je zapojený jako dělič.
Napájení z tohoto děliče je přiváděné na vývod 2 IO. Když je na tomto vývodě proti vývodu 3 IO napětí větší jak 0,65 V, zdroj zmenší svoje výstupní napětí. Tím se omezí proud procházející do zátěže. S těmito hodnotami rezistorů R7 a R8 je maximální výstupní proud cca 1A. Na výstupu je kondenzátor C4, který vyhlazuje výstupní napětí ze zdroje.

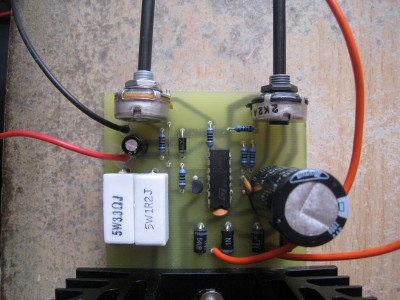

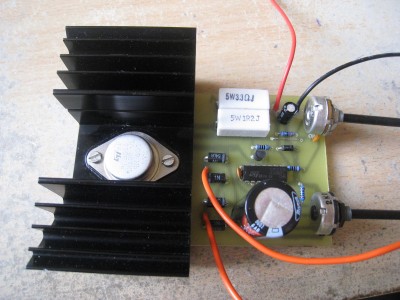

Pro zvětšení klikněte na obrázky

Obrazek


Obrazek


Schéma zapojení:

Obrazek

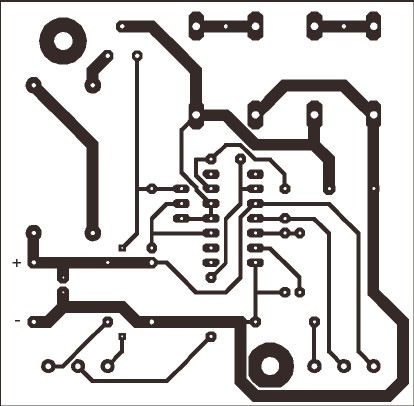

DPS (vytiskněte s rozměry 70x70mm) :

Obrazek

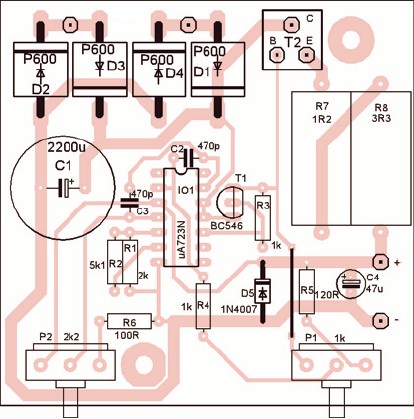

Rozložení součástek:

Obrazek

Seznam součástek:
D1-D4 - P600 nebo 1N5408
D5-1N4007
C1- 2200uF/ 63V
C2-470p keramika
C3-470p keramika
C4-47uF/ 63V
R1-2k
R2-5k1
R3-1k
R4-1k
R5-120R
R6-100R
R7- 1R2/ 5W
R8-3R3/ 5W
P1-1k/ N
P2- 2k2/ N
T1- BC546
T2-2N3055 nebo Tesla KD607
IO- UA723CN /= LM723CN /   DIP 14






Originál svet elektro, popis přeložen pro názornost do ČJ, schéma Volta190






Komentáře

Přidat komentář

Přehled komentářů

poradíte?

(Novotný, 22. 4. 2015 16:07)

Dle AR B 3/78 chci udělat stab.zdroj Ve schematu AR chybí údaj v závorce
pro IO MAA 723 kovový 10 ti vývodový a to u č. 9 (v závorce není nic)
a u vývodu č.5 je údaj v závorce nečitelný-má to být č. 3??) V tomto zapojení mi zdroj vůbec nepracuje. Díky za radu.

dotaz

(Novotný, 22. 4. 2015 15:57)

Prosím o radu. IO MAA 723 mám kovový 10 ti vývodový.
Jak by měl vypadat tišťák pro tento IO ?

Co se stane při zkratu?

(Venda, 12. 11. 2014 20:31)

jak to vypadá při zkratu . . ., zda se šlehne výkonový tranzistor, nebo odpor . . . předem děkuji za info

napájení

(..., 24. 11. 2013 14:44)

posímtě jaký si použil napájení ? hodnoty trafa...děkuji

Re: napájení

(giuseppe, 17. 12. 2013 12:40)

24V 30VA by mělo stačit, ale klidně tam můžeš dát i 24V 1KVA

potenciometer

(User, 14. 8. 2013 21:57)

Zdravim. Chcem sa opytat ci pouzitie 5k potenciometra namiesto 2k2 bude robit neplechu. 2k2 totiz nikde nemaju. Dakujem

Re: potenciometer

(giuseppe, 17. 12. 2013 12:38)

Tak tam hoď 2k5 ty se dají sehnat ;-)

napětí jen do 20V

(josef, 20. 12. 2012 15:27)

Tento zdroj mi jde regulovat jen do 20V výkonovej tranzistor mám KD607 usměrňovač mám udělanej pomocí usměrňovacího můstku ze zdroje od PC, filtrační kapacitu mám cca 9000MF a výkonovej odpor jsem zvolil 4R7 10W. Myslíte že je výkonovej odpor moc velkej nebo je to v něčem jiným?

230 nebo jiný napětí??

(Pájík, 19. 8. 2012 11:28)

Ahojky, jaký je vstupní napětí k tomuhle zdroji??? 230 nebo jiný?

Re: 230 nebo jiný napětí??

(tomel, 21. 8. 2012 6:02)

Zdravím,to sizabil pitaš sa na primár alebo sekundár
primár 230V
sekundár 24V
(aj 380 ked zohnaš trafo)

trafo

(jura, 25. 10. 2011 22:14)

Dobrý den chci se zeptat jestli pro tento zdroj mohu mít trafo z výstupem 20V diky

Tranzistor T2

(Tom, 22. 8. 2011 12:45)

ahoj,môžem použiť aj tranzistor BD241

Re: Tranzistor T2

(honza, 7. 10. 2011 21:06)

Neměl by být v tom problém.

Stereo Jack

(Stereo Jack, 11. 5. 2011 12:13)

Môžem len odporučiť tento zdroj . ide bezchibne a miesto vystupneho trazistora som dal BD 911 a frčí bez problemou ,je to lepšia varianta pre lepšie a jednoduchšie uchytenie na chladič .

zdroj

(david, 16. 4. 2011 10:56)

mam postaveny tento zdroj trafo dava 2A a 24V, rezistory r7 a r8 maju 0,5 ohm, na vystupe mam max prud 1.6A, cim to je?

To mato:

(Volta, 29. 3. 2011 14:56)

Zdravím, ano viz třebas datasheet

ddd

(MAto, 28. 2. 2011 17:10)

mas tento zdroj ??? napatie sa ty reguluje linearne ?

TO Volta

(TESCO, 12. 2. 2011 22:06)

T.j cca 5k ?? a keby ze dam ....10k na hrubo a 500ohm na jemno ??? nesce sa my rozmislat any skusat :D ..

To TESCO

(Volta, 12. 2. 2011 22:00)

Pro jemnější ladění P s větším odporem

pot

(TESCO, 12. 2. 2011 21:56)

mam vyhotoveny tento zdroj.....a regulacia napatia je strasne nesymetricka musim strasne pomaly tocit aby som si nastavil napatie ake porebujem.... mam tam 2k2 potenciometer... preto sa pytam ake mam dat potenciometre aby som si nastavoval napetie jemne a hrubo
