Stabilizovaný zdroj 12V/ 3A

1. 8. 2010

Klasické zapojení stabilizátoru  7812 posílené tranzistorem 2N3055

Pro zvětšení klikněte na obrázek
Obrazek













Na pozici C1 je ve schématu uveden elektrolytický kondenzátor 4M7. Jedná se o překlep, správně má být 4m7 neboli 4700uF. Nejedná se o fatální chybu v zapojení, zdroj má pak pouze větší zvlnění.
V seznamu součástek je kondenzátor již uveden správně tedy 4700uF.

Pouzdra:
7812:
(totožné s ostatními stabilizátory řady 78xx v pouzdře TO-220 )
Obrazek





2N3055:

Obrazek

Pozor!
Vývody 1 a 2( Báze a Emitor)  nejsou v ose tranzistoru, ale jsou více posunuty směrem k uchycení šroubem vlevo

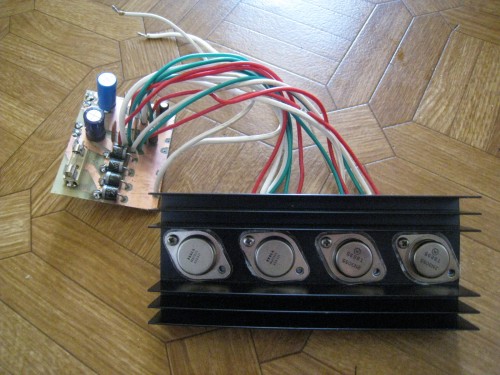

Takhle může třeba i vypadat výsledek:
Obrazek



















( nezapoměňte na slíďové podložky, pokud budete všechny IO dávat na společný chladič; na obrázku dvojitý stabil.zdroj )

Rozpis součástek:

C1- 4 700u/35V
C2,C3,C5-100n    keramika
C4- 100u/35V
T1- 2N3055
D1- 1N4001 (1N4007)
IO1- 7812


Na závěr bych řekl, že samozřejmě lze místo stabilizátoru 7812 jakýkoliv ostatní řady 78.



Zdroj: neznámý. Schéma, popis: Volta190 (c)






Komentáře

Přidat komentář

Přehled komentářů

Test vašeho stabilizovaného zdroje

(David, 8. 11. 2018 10:52)

Dobrý den. Se stabilizací mám zkušenosti a tak jsem se rozhodl Váš návrh otestovat. K testování používám zdroj o výkonu 180 W (18 V stř. 10 A). Vstupní napětí = 24 V vyhlazený 3 x kond. 4700 mF, takže vstupní napětí nemůže ovlivňovat stabilizované napětí 12 V. K testování
používám 10 W rezistory. Výsledek testu : U bez zátěže (R=0) =11,92 V
Zátěž R (ohm) Napětí na výstupu (V) Proud (A)
100 11,68 0,117
50 11,55 0,231
33 11,43 0,346
10 10,65 1,06
5 9,88 1,98
Z tabulky je patrné, že úbytek napětí na výstupu je značný !
Pokud chcete konstantní napětí na výstupu je nutná stabilizace se zpětnou vazbou. Stabilizátor 7812 má zpětnou vazbu, tu ale ve Vašem
zapojení nevyužijete. Při zvyšování zátěže potřebuje tranzistor více budit, ale z 7812 je stále stejné napětí. Nezlobte se. David.

Stablizace 7A

(Michal, 31. 3. 2016 23:38)

Zdarec, mám trafo 150W/27V a proud cca 7A. Mám usměrňovací můstek na jehož výstupu je 36V a potřebuju toto napětí stabilizovat na 24V. ČI-LI potřebuju stabilizátor s výstupním napětím 24V a zatížitelností 7A a aby vydržel napětí 36V ( na vstupu). Dá se to udělat tímto způsobem ?
Díky za rady

Re: Stablizace 7A

(Lalim, 9. 2. 2018 21:55)

Ahoj stačí 7824 a proudově to posílit tranzistory

Stablizace 7A

(Michal, 31. 3. 2016 23:38)

Zdarec, mám trafo 150W/27V a proud cca 7A. Mám usměrňovací můstek na jehož výstupu je 36V a potřebuju toto napětí stabilizovat na 24V. ČI-LI potřebuju stabilizátor s výstupním napětím 24V a zatížitelností 7A a aby vydržel napětí 36V ( na vstupu). Dá se to udělat tímto způsobem ?
Díky za rady

osazení

(patrik, 29. 8. 2014 21:01)

ze tam mas MA7805 a 2N3055

AC-DC ADAPTER odel RC 1203A

(Karel Vtelensky, 28. 8. 2014 10:38)

Je to adapter k přenos. počitači 120-240 V-12v-3A Made in China.Pomuže mi někdo se schématem zapojení?

Signalizace překročení proudového omezení

(Palo, 7. 5. 2013 11:46)

Mám stavebnici zdroje, funguje bez problémů a chtěl bych ji doplnit Signalizace překročení nastaveného proudového omezení.
Dokáže mi někdo poradit, děkuji.

http://www2.produktinfo.conrad.com/datenblaetter/100000-124999/116661-an-01-cs-Modul_napajeciho_zdroje.pdf

palo17@seznam.cz

Ztráta na tranzistoru

(Ele, 16. 3. 2013 21:27)

Chtěl bych se zeptat, jaktože u tohoto zapojení není ztráta 0,7V na tranzistoru? Jak máte zapojení se zenerkou, tak zenerka je na 12V, ale přes tranzistor je ztáta 0,7 V, takže výsledné napětí je 11,3V. Děkuji za vysvětlení.

Re: Ztráta na tranzistoru

(tomel, 25. 3. 2013 18:53)

Strata tam je ale je vyrovnaná diódou D1.
aká zenerka?

Re: Re: Ztráta na tranzistoru

(Ele, 26. 3. 2013 18:11)

Myslel jsem toto schéma https://volta.estranky.cz/clanky/zdroje_-stabilizatory_-usmernovace/stabilizatory.html (hned první obrázek). Šlo by aj tam vyrovnat tu ztrátu?

C1

(tomel, 25. 3. 2013 18:54)

4m7 nie je trochu málo ? na 3A? tak minimálne 6m8

Použitie diódy 1N4002 alebo 1N4004

(DäDäsh, 24. 9. 2012 16:13)

Dá sa použiť miesto diódy 1N4001 aj 1N4002 alebo 1N4004?

Re: Použitie diódy 1N4002 alebo 1N4004

(Volta, 17. 12. 2012 15:10)

Ano, dá se použít.

V obchodě stejně v dnešní době seženeš pouze 1N4007

Tesla tranzistor

(ΔäΔäsh, 16. 12. 2012 12:34)

Dá sa tam použit dáky Tesla tranzistor? Napríklad KU611?

Re: Tesla tranzistor

(Volta, 17. 12. 2012 15:09)

Samozřejmě, dá se.
Stačí si pročíst parametry na "www.katalogy.ic.cz"

regulace

(jakub6, 14. 10. 2012 21:47)

Ahoj šlo by to nějak modifikovat na regulaci jako například LM317??

Zdroj

(Ondra, 18. 7. 2012 10:32)

Poradili by jste mi prosím nějaký konkrétní zdroj jakým napájet? Pořád to ještě není ono.

Chladič

(Ondra, 16. 7. 2012 19:46)

Dobrý den, měl bych dotaz oledně chlazení. Pokud je tranzistor umístěn na vzduchu, ne v uzavřeném prostoru, je nutné chlazení? Nebo nestačil by ke chlazeni v tomto přípafě obyčejný větráček z PC zdroje? Děkuji za odpověd.

Re: Chladič

(Volta, 17. 7. 2012 7:08)

Ahoj,
větráček z PC není vůbec nutný. Není nutný vlastně ani ten chladič. Stabilizátor 7812 v pouzdře TO-03 i TO-220 v pohodě ztrátové teplo vydrží.

Na druhou stranu, můžem na něj připevnit malý plíšek, ničemu to neuškodí.

Re: Re: Chladič

(Ondra, 17. 7. 2012 16:45)

Stabilizovaný zdroj jsem postavil a pro jistotu chladím tranzistor větráčkem. Při proudu 3A se mi tranzistor ohřeje a za chvíli mi proud začne kolísat. Na krátký časový intervalse mi na ampérmetru ukáže 0 a hned zas 3A takhle to jde pořád dokola. Při malém proudu např 1A je proud stálý. Je to normální?
