Usměrňovače III - Výpočet filtrač. kondenzátoru
28. 7. 2009

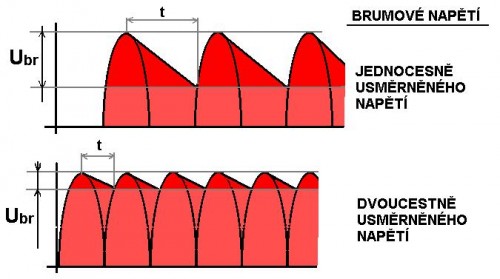

Aby napětí za usměrňovačem bylo hladké s co nejmenším brumovým napětím, je potřeba jej dobře vyfiltrovat - vyhladit. K tomu právě slouží kondenzátor na výstupu usměrňovače. Zpravidla se odhaduje, a to zcela nesprávným způsobem, že na každý 1A proudového odběru použijeme kondenzátor o kapacitě 1000uF (1G, 1mF). Lepší je potřebnou kapacitu prostě vypočítat. Získáme správnou hodnotu poměrně přesně. Přitom stačí použít zjednodušený vzorec, platný pro usměrňování napětí o síťovém kmitočtu.
Kapacita C pak bude: C = k . I / Ubr Kde C je kapacita kondenzátoru v uF (mikrofarádech)
k je koeficient zvlnění
Ubr je brumové napětí ve voltech
I je odebíraný proud (maximální) v mA
Př. Pro zdroj 20V/1A a pro max. kolísání výstupního napětí 1V potřebujeme kondenzátor o kapacitě:
C = k. I / Ubr Zvlnění 1V odpovídá 5% z napětí 20V, tedy k = 9
Dosazením C = 9.1000 /1 = 9000uF
Pro zdroj volíme graetzův usměrňovač a filtrační kondenzátor 10 000uF (10G) /25V
Pokud může být zvlnění větší, např. 2V, může být kapacita menší. Při tomto zvlnění pak vychází kapacita C = 4250uF, použijeme kondenzátor 4700uF.
Zdroj: neznámý. Schéma, popis: Volta190 (c)
