Jednoduchý stereofonní mixážní pult

25. 4. 2011

Dnes Vám přináším návod na jednoduchý mixážní pult neboli směšovací zařízení bez obvodu korekcí sloužící ve složitější podobě především v Djské praxi.

Mixážní pult je zařízení, které slouží ke směšování vstupů ( elektrických signálů o různých hodnotách - mikrofon, přenoska gramofonu, rádio, CD player a tak dále )


Na obrázku vidíme mixážní pultík pro dva mikrofonní a dva line-in vstupy ( běžné rádia, televize, CD playery, atd. atd.), což ale není žádný problém si počet požadovaných line-in či mic vstupů rozšířit na požadovaný počet.

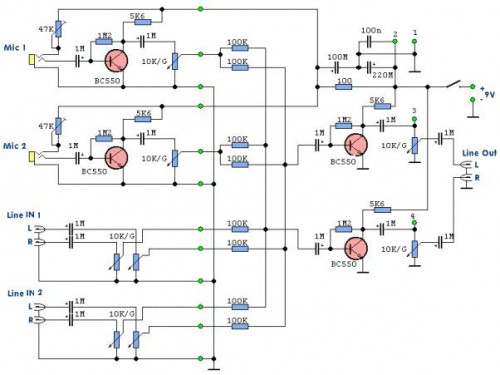

Schéma zapojení:

Pro zvětšení klikněte na obrázek


Na svorky 1,2,3 a 4 se připojuje jednoduchý indikátor přebuzení a indikátor zapnutí přístroje. Zde odkaz na jednoduchý indikátor přebuzení a indikátor napájení mixážního pultu.

 Popis zapojení:

1) Mikrofonní vstup:

Stereofonní signál je přiváděň na vstupní konektor  ( jack 6,3, XLR,... ) a dále zesilován jednoduchým tranzistorovým zesilovačem tvořeným nízkošumovým tranzistorem BC550 a smětím okolo ( R - 5k6, 1M2 atd. ) . Na výstupu tohoto zesilovače nalezneme rezistory 100 k sloužící k oddělení přeslechů mezi kanály. Dále je pak signál posílán do zesilovače tvořeným BC550kou a okolním smetím a následně přes potenciometr hlasitosti na výstupní svorky mixážního pultíku.

2) LINE-IN vstupy

Signál ( opět stereofonní ) je přiváděn přes konektor a oddělovací kondenzátory na logaritmické potenciometry ( potenciometr pro ovládání obou kanálů ) přes rezistory 100k  do " koncového " zesilovače jako u mikrofonního vstupu.

Napájecí napětí přístroje 9- 12 V stabilizovaných stejnosměrných. Odběr nepatrný.

Potenciometry 10k/G nejlépe kvalitní stereo .

Desku plošných spojů přes jednoduchost zapojení a použití širokého spektra potenciometrů neuvádím.

Zdroj: pandatron





Komentáře

Přidat komentář

Přehled komentářů

Chyby v popisu

(Petr, 8. 2. 2014 12:36)

Když se i lama podívá na toto zapojení, tak si hned všimne že vstupy Mic1 a Mic2 nejsou stereo ale jsou to vstupy pro elektret s napájením a rezistory 100 k neslouží k oddělení přeslechů mezi kanály ale na rozdělení mono signálu do dvou kanálů.
Viděl jsem na těchto stránkách více zapojení a mám pocit že jejich autor dané problematice příliš nerozumí. Schémata jsou zkopírována odjinud a popis autora stránek je špatný, často nepravdivý a pro začínající konstruktéry zavádějící. Tak si dávejte pozor a raději se poohlédněte po jiném zdroji, je jich na netu spousta.

dps

(kk, 27. 10. 2012 10:29)

dps prosimte mohl bys tam hodit dps pls

Smetí :)

(ΔäΔäsh, 2. 10. 2012 17:40)

vraj smetí XD

aa

(aa, 26. 10. 2011 11:11)

Jendoduchý xD
