Stereo zesilovač s TDA2030
Základem a srdcem zapojení jsou 2 integrované obvody v pouzdru Pentawatt TDA2030. Zapojení patří mezi katalogová, neskrývá žádné záludnosti a pracuje na první zapojení.
Místo čipu TDA2030 můžeme použít obvody TDA2040,TDA2050 či LM1875, které mají identické vývody.
Maximální napájecí napětí a výstupní výkon jednotlivých čipů určíme z katalogového listu výrobce.
Zesilovač, mluvíme-li o zapojení s TDA2030, vystačí pro běžný, NENÁROČNÝ poslech například u počítače. Maximální napájecí napětí čipu TDA2030 je 44 V, raději však volíme napětí menší okolo 35V po usměrnění. Napětí po usměrnění a filtraci kondenzátory vypočítáme podle vztahu: U= Us.1,41 kde Us je efektvní napětí na trafu a 1,41 je konstanta
Napájení je voleno nesymetricky z důvodu relativně širšího výběru transformátorů.
Článek tvořený z R7 a C7 se nazývá Boucherotův člen a zabraňuje rozkmitu zesilovače.
V následující tabulce vidíme IO, které můžeme bez problému použít
Pro zvětšení klikněte na fotky
Schéma zapojení -zdroj:
Stabilizátor napětí:
- volitelně, čtěte dále
Schéma zapojení- zesilovač:

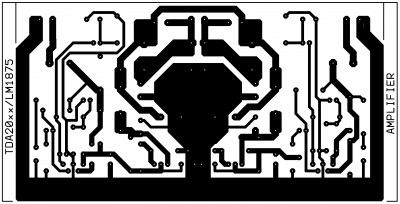

DPS:
( vytiskněte s rozměry 150x75 mm nebo DPI 600x600 )

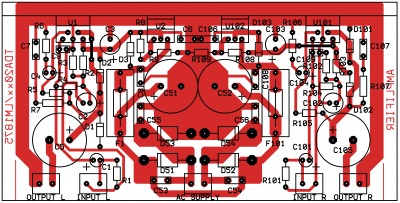

Rozložení součástek:

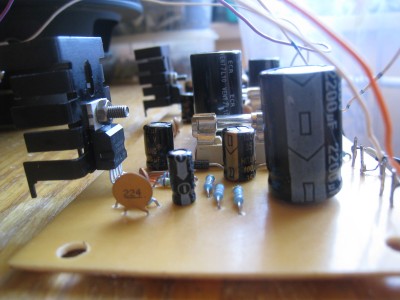

Nějak takto může zesilovač vypadat...
( Chladiče na obrázku bohatě vystačí )
Kompletní zesilovač / CINCH konektory zůstanou nezapojeny, nevyužiju je /
V komentářích se můžete vyjádřit ke vzhledu atd.
Jako doplněk regulátor hlasitosti :
Seznam součástek- zdroj:
D1-D4 - P600K
C1-C4- 10n MKT
C5-C6- 3m3/ 50V
F*- hodnota pojistky podle typu IO + pojistkový držák
Seznam součástek- zesilovač:
( pro 1 kanál, druhý kanál identický, s indexy čísel o sto většími )
TDA2030 + slíďová podložka, chladič
C1- 2u2/50V
C2- 100u/50V
C3- 100u/50V
C4- 22u/50V
C5- 2m2/50V
C6- 100n MKT
C7- 220n MKT
C8- 68p MKT
D1,D2- 1N4007
R1- 1M
R2- 22k
R3- 22k
R4- 22k
R5- 22k
R6- 680R
R7- 1R
*U2- LM350
*R8,R9- rezistory tvořící odporový dělič. Vztah pro dělič: Uo = 1,25 * (1 + R9 / R8)
*D3- 1N4007
* - Součástky U2,R8,R9 a D3 osazujeme jen v případě, kdy nevyhoví transformátor se svým výstup. napětím. Pokud transformátor vyhoví, součástky neosazujeme a pouze propojíme vstup (1) a výstup (2) stabilizátoru označeného na desce jako U2.
Seznam součástek- regulátor hlasitosti ( Bez DPS ):
Potenciometr 5k stereo
Zdroj: Elkonst. Text, schéma: Volta190 (c)
