Zesilovač Tesla

21. 8. 2010

Toto je návod jak získat audio zesilovač 5W využitím audio modulu 6PB 001 11 z televizorů TESLA, s rokem výroby kolem 1975-85. V televizorech tohoto stáří je namontován modul zesilovače s integrovaným obvodem MBA810. Jedná se o destičku s rozměry 7x8 cm,. která je nasunuta na sedmi pinech v další desce spolu a dalšími moduly jako obrazový demodulátor, zvukový demodulátor, mezifrekvenční zesilovač atd. Zesilovač  je zcela kompletní a není třeba nic doplňovat jen vypájet  konektor a připájet místo něho vývody pro napájení, repro a vstup. Je vhodné tento zesilovač ještě doplnit o regulaci hlasitosti a přidat ochranou diodu proti přepólování zdroje. Napájecí napětí je v rozmezí 6-15V. Dva stejné moduly mohou sloužit jako stereo zesilovač. Takže je třeba mít jen štěstí a najít si někde v příkopě telku od TESLY.

Nečekejte prosím od tohoto zapojení žádné zázraky. Uvědomte si, že zapojení a samotný obvod pochází z 80.let. Doporučuje se vyměnit všechny elektrolyty a "hovňáky" .

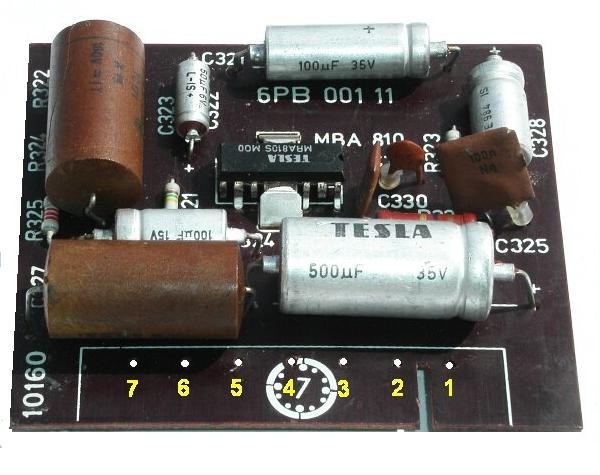

Obrázek modulu s MBA810:


Obrazek

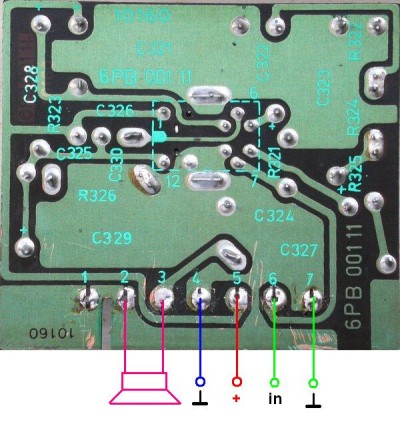

Rozmístění vývodů:


  Obrazek































Co je potřeba před znovu oživením zkontrolovat:

1, preventivně vyhodit kondenzátory hnědé barvy= "hovňáky", nahradit je MKT kondenzátory

2, zkontrolovat kapacitu elektrolytických kondenzátorů

3, zkontrolovat keramické kondenzátory. Pokud jsou naprasklé- vyměnit, nabírají vlhkost a mění kapacitu

4, zkontrolovat vývody součástek, zda-li nejsou zkorodované


5, stejně se na body 1,-4, vybodnete a napojíte to rovnou :)





Zapojení vývodů podle číslování na plošném spoji:

1, 2, 4, 7- společný vývod- zem

3- výstup pro repro 4ohm

5- napájení +6-15V

6- vstup signálu



Zdroj: neznámý.
